+38 (067) 888 77 68Датчики для ліфта повідомляють станції керування, де перебуває кабіна, коли починати сповільнення і чи вільний проріз дверей. Відмова одного датчика часто виводить ліфт з роботи до заміни, тому ходові позиції тримають у запасі. У розділі чотири групи:
Датчик точної зупинки ліфта можна замінити оригіналом або сумісним аналогом з тими самими параметрами.

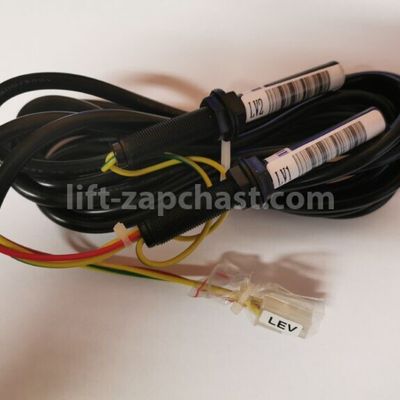

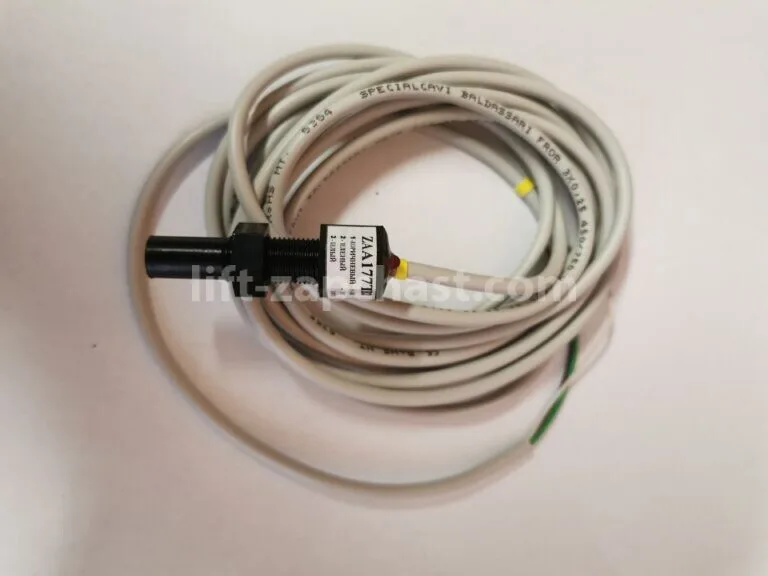

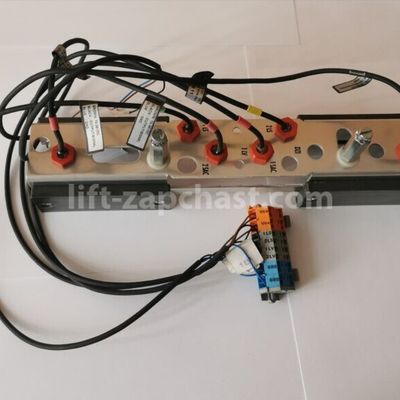

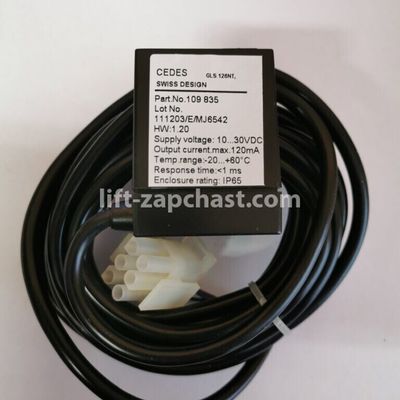

При підході до поверху датчик на кабіні проходить повз магніт у шахті й дає сигнал на сповільнення, наступний сигнал зупиняє кабіну. Якщо вона стала вище чи нижче порога, станція дотягує її до рівня підлоги. Бувають герконові й оптичні датчики, а в системах позиціонування стоїть зчитувальна головка з кількома датчиками. Під час заміни перевіряють зазор до магніту за документацією. Усі варіанти зібрані в підрозділі датчики положення і точної зупинки.

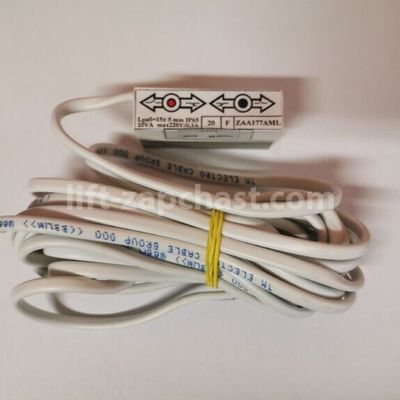

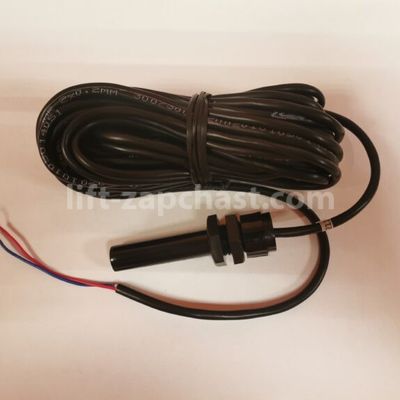

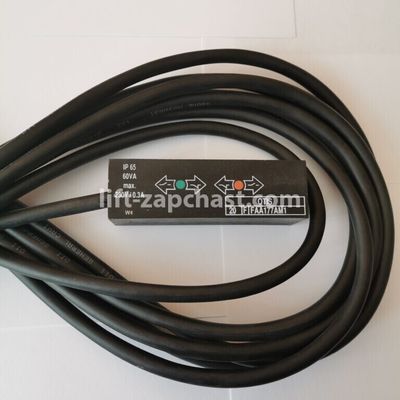

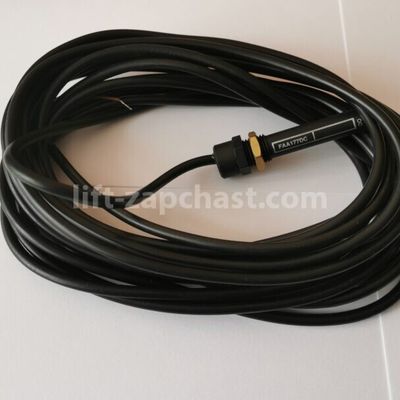

Геркон спрацьовує від магніту, закріпленого в шахті, або від шунтувальної пластини, яка перекриває поле магніту на самому датчику. Від довжини магніту залежить зона спрацювання, тому беруть ту саму довжину. Кінцеві вимикачі стежать за крайніми положеннями кабіни біля нижнього й верхнього поверху, їх підбирають за стороною встановлення, лівого чи правого виконання. Окремо дивіться магніти і кінцеві вимикачі.
Фотобар'єр стоїть по краю прорізу і перекриває його променями. Поки промінь перекритий, двері не зачиняються, а ті, що зачинялися, знову відчиняються. Несправний чи брудний бар'єр тримає двері відчиненими, і ліфт стоїть. Новий бар'єр звіряють зі старим за трьома пунктами:
Випромінювач і приймач працюють у парі, їх шукайте в розділі фотобар'єри.
Коли номер на старому датчику стертий або заміни за ним немає, звіряють параметри з таблиці. Моностабільний датчик повертається у вихідний стан, коли магніт пішов, а бістабільний лишається в перемкненому, поки не пройде магніт іншої полярності.
|
Параметр |
Які бувають |
Що звірити |
|---|---|---|
|
Тип |
Герконовий, оптичний |
Той самий принцип, що в знятого датчика |
|
Режим |
Моностабільний, бістабільний |
Той самий режим |
|
Контакт |
НР або НЗ |
За іншого контакту сигнал на станцію буде інвертовано |
|
Живлення |
Різна напруга, постійний або змінний струм |
Напруга і рід струму за схемою ліфта |
|
Корпус |
Розміри й кріплення |
Новий датчик стає на старий кронштейн |
Якщо потрібен датчик точної зупинки ліфта, ціна й наявність вказані на його картці, як і в інших позицій розділу. Як замовити:
Доставка Новою Поштою по Україні, для ФОП і ТОВ безготівка з ПДВ. Позиції, яких немає на складі, привозимо під замовлення і називаємо строк до оплати.
Він стоїть на кабіні й за магнітом у шахті дає станції керування сигнал на зупинку. За ним підлога кабіни стає врівень з підлогою поверху.
Спершу перевіряють зазор до магніту і кріплення кронштейна, потім проводку. Коли встановлення і коло справні, міняють сам датчик.
Аналог підходить, якщо збігаються параметри з таблиці вище і кріплення. Далі вибір за ціною і строком постачання.
Ціна залежить від типу датчика, його виробника і від того, оригінал це чи сумісний аналог.
